1、熱熔法施工流程：清理基層→涂刷基層處理劑→附加層→鋪貼卷材→熱熔封邊→試水→保護(hù)層。

2、熱熔法施工方案：

　　（1）基層處理：找平層應(yīng)平整、密實(shí)、干凈、干燥、含水率≤9%不允許有起砂、掉灰現(xiàn)象。

　?。?）基層SBS冷底油的涂刷。涂基層SBS冷底油前要首先檢查找平層的質(zhì)量和干燥程度并加以清掃，符合要求后方可進(jìn)行，在大面積涂刷基層SBS冷底油前，用毛刷清理節(jié)點(diǎn)，周邊、陰角等部位。

　　A、施工時(shí)先將SBS冷底油攪拌均勻。

　　B、基層SBS冷底油涂刷前，應(yīng)根據(jù)基層處理劑干燥時(shí)間的長短和施工進(jìn)度快慢確定。

　?。?）施工順序：先做好節(jié)點(diǎn)→附加層→細(xì)部處理→鋪貼卷材

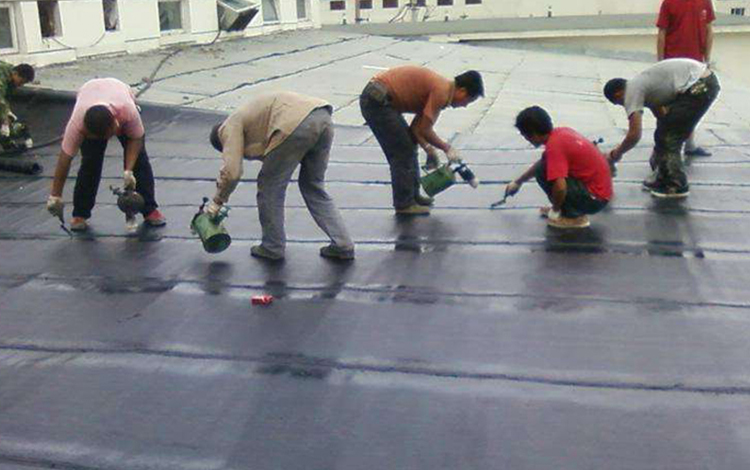

　　（4）卷材的鋪貼采用滾鋪法

　　這是一種不展開卷材而邊加熱烘考邊滾動(dòng)卷材鋪貼的方法。

　　A、起始端卷材的鋪貼：將卷材置于起始位置，對好長、短方向搭接縫，滋展卷材1000mm左右，掀開已展開的部分，開啟噴槍點(diǎn)火，噴槍頭與卷材保持50-100mm距離，與基層呈30-45°角，將火焰對準(zhǔn)卷材與基層交接處，同時(shí)，加熱卷材底面熱熔膠面和基層，至熱熔膠層出現(xiàn)黑色光澤，發(fā)亮至稍有微泡出現(xiàn)，慢慢放下卷材平鋪于基層，然后用排汽錕壓實(shí)使卷材與基層粘結(jié)牢固。

　　B、搭接縫施工：熱熔卷材表面一般有一層防粘隔離紙，因此在熱熔粘結(jié)接縫之前，應(yīng)先將下層卷材表面的隔離紙燒掉，以利搭接牢固嚴(yán)密，長邊搭接寬度為80mm，短邊搭接寬度為120mm㎜。

操作時(shí)，由持槍人手持燙板（隔火板）柄，將燙板沿搭接粉線后退，噴槍火焰隨燙板移動(dòng)，噴槍應(yīng)離開卷材50-100mm，貼靠燙板。移動(dòng)速度要控制合適，以剛好熔去隔離紙為宜。燙板和噴槍要密切配合，以免燒損卷材。排氣和輥壓方法與前述相同。

　　C、復(fù)雜部位附加增強(qiáng)層的鋪貼

其要點(diǎn)為：需增強(qiáng)部位基層一般需涂刷一遍SBS冷底油作基層處理，以便于較好地粘接增強(qiáng)層；加強(qiáng)附加增強(qiáng)層卷材后應(yīng)及時(shí)粘貼，因此加熱前應(yīng)先作試貼，以提高粘貼速度；附加增強(qiáng)部位較小時(shí)，宜采用手持汽油噴槍施工。

　　D、在陰陽角交接處、穿墻套管、天溝、水落口、收頭等接點(diǎn)部位，必須仔細(xì)鋪平、貼緊、壓實(shí)、收頭牢靠，符合設(shè)計(jì)要求和防水工程技術(shù)規(guī)范等有關(guān)規(guī)定。
