k11防水漿料又叫k11高檔型防水材料，本產(chǎn)品是一種雙組份高聚物分子改性基高分子防水系統(tǒng)。有獨(dú)特的、非常活躍的高分子聚合物粉劑及合成橡膠、合成苯烯脂等所組成的乳液共混體、加入基料和適量化學(xué)助劑和填充料，經(jīng)塑煉、混煉、壓延等工序加工而成的高分子防水材料、選用進(jìn)口材料和國內(nèi)優(yōu)質(zhì)輔料，按照國家行業(yè)標(biāo)準(zhǔn)最高等級(jí)批示生成的優(yōu)質(zhì)產(chǎn)品，列為國家建設(shè)部重點(diǎn)推廣產(chǎn)品。當(dāng)然好的材料是基礎(chǔ)，施工是關(guān)鍵，即使材料再好，沒有正規(guī)的施工也是無法保證施工質(zhì)量的。在售后問題中，許多客戶都認(rèn)為是產(chǎn)品的問題，但是經(jīng)過我方人員在現(xiàn)場實(shí)際施工操作，驗(yàn)證了產(chǎn)品沒有問題，那么在施工的過程中會(huì)有哪些k11施工問題呢？

 一、防水涂膜出現(xiàn)起粉現(xiàn)象

原因分析：一般是由于出現(xiàn)了堆料很厚的情況，在沒有完全干燥透的情況下，乳液沒有形成完整涂膜，較少的水泥基材料水化不能完全固定填料導(dǎo)致起粉現(xiàn)象出現(xiàn)。

那該怎么做？

1、對(duì)陰角及時(shí)清理流墜物料

2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

二、K11防水涂料與基層粘接不牢現(xiàn)象（掉磚現(xiàn)象）

原因分析：一般情況是基層處理太差，很疏軟的基層（如加氣磚、輕質(zhì)墻體、劣質(zhì)砂漿基層），浮灰、細(xì)砂粒很多，強(qiáng)度很低；這會(huì)導(dǎo)致防水層容易出現(xiàn)脫皮現(xiàn)象，而貼磚后，因承受不住磚的重量而從防水層脫落。

要求：

1.基層應(yīng)堅(jiān)實(shí)、平整、無起砂、無空鼓、無裂縫

2.對(duì)于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補(bǔ)抹平處理

 三、K11防水涂料閉水起泡現(xiàn)象

原因分析：起泡分為兩種，其一，防水層之間起泡，這是因?yàn)楸韺臃浪畬泳植繘]有干透，導(dǎo)致局部有漏水缺陷，滲入后，乳液膜吸水溶脹導(dǎo)致防水膜拉伸起鼓；其二，防水層與基層之間起鼓，這是因?yàn)榉浪畬诱辰硬缓?，基層?nèi)部濕氣過多，從而會(huì)給防水層一個(gè)滲透壓，導(dǎo)致粘結(jié)差的區(qū)域出現(xiàn)起鼓現(xiàn)象。

注意：為避免防水層之間起泡，一定要待上一道涂膜完全干燥后再進(jìn)行下一道涂膜的施工；防水層與基層之間起鼓，割掉起鼓部分，待潮氣散盡，重新補(bǔ)涂。

四、防水層出現(xiàn)開裂

原因分析：開裂分為細(xì)部開裂和大面開裂，其一，陰角、管根開裂，這一般是因?yàn)榱⒚娴牧鲯鞂?dǎo)致防水層過厚，應(yīng)力收縮很大，并且直角陰角結(jié)構(gòu)導(dǎo)致應(yīng)力無法釋放，從而使得拉力過大導(dǎo)致開裂，其二，大面開裂，一般是因?yàn)榛鶎硬黄秸?，有裂縫導(dǎo)致縫隙處堆料，過厚才會(huì)引起大面的開裂，另外，對(duì)JS防水涂料，摻入水泥也極易導(dǎo)致開裂現(xiàn)象出現(xiàn)；

要求：

1.對(duì)于陰陽角、管根、地漏等細(xì)部節(jié)點(diǎn)部位，要做抹八字角或抹弧細(xì)部處理。

2.基層要堅(jiān)實(shí)、平整、無起砂、無空鼓、無裂縫，對(duì)于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補(bǔ)抹平處理。

K11防水涂料使用小竅門：

1、攪拌：先倒入液料，攪拌均勻后倒入粉料，用電動(dòng)攪拌器充分?jǐn)嚢杈鶆?；為了減小漿液中的氣泡，需要靜置幾分鐘再重復(fù)攪拌一次；

2、涂刷：基層應(yīng)該充分潤濕但不能有明水，盡量減少浮灰。較好的基層潤濕即可，如加氣磚、輕質(zhì)墻體，劣質(zhì)砂漿基層等需進(jìn)行抹平處理。對(duì)陰角切記控制厚度，不能堆料。第一遍盡量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再進(jìn)行下一道涂刷。

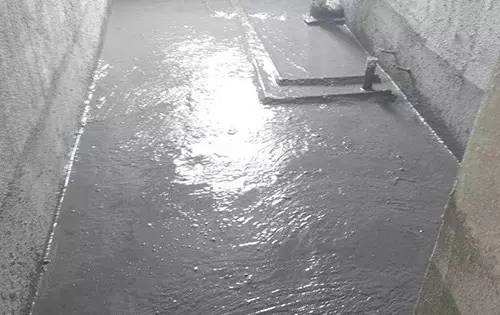

3、閉水：必須完全干燥后再做閉水試驗(yàn)。

以上是小編為大家列舉的幾個(gè)k11施工問題，k11防水涂料是家裝防水中使用率最高的防水涂料之一，施工的時(shí)候在保證產(chǎn)品質(zhì)量的前提下，施工的工藝也是非常關(guān)鍵的，大家如果還有什么問題，也可在下方留言討論。
