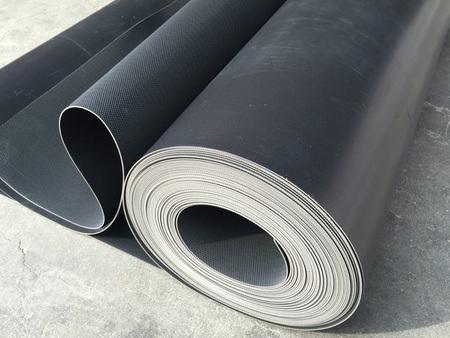

說(shuō)到高分子自粘防水卷材，相信大家或多或少知道一些，這也是最近用的比較多的一種防水卷材了，但是你要說(shuō)高分子自粘防水卷材的施工過(guò)程。我相信大多數(shù)人，還是并不了解的。所以，接下來(lái)，就讓小編來(lái)給大家來(lái)講解一下。

一、基層要求：

1) 防水基層必須平整牢固，不得有突出的尖角，凹坑和表面起砂現(xiàn)象，表面應(yīng)清潔干燥，轉(zhuǎn)角處應(yīng)根據(jù)要求做半徑為50mm 的圓弧角。

2) 基層含水率要無(wú)明水珠即可。

3) 防水層施工前必須將基層上的塵土、砂粒、碎石、雜物、油污和砂漿突起物清除干凈。

二、施工準(zhǔn)備：

1) 清理防水基層的施工工具：鐵鍬、掃帚、吹塵器（或吸塵器）、手錘、鋼鑿、抹布等。

2) 卷材鋪貼的施工工具：剪刀、卷尺、彈線(xiàn)盒、滾刷、膠壓輥等。

3) 施工時(shí)氣溫應(yīng)在5℃以上，不宜在特別潮濕且不通風(fēng)的環(huán)境中施工。施工現(xiàn)場(chǎng)應(yīng)有良好的通風(fēng)條件。

三、工藝流程：

基層表面清理、修補(bǔ) → 涂刷配套的基層處理劑 → 節(jié)點(diǎn)部位粘貼 →定位、彈基準(zhǔn)線(xiàn) → 鋪貼自粘性橡膠防水卷材 → 輥壓、排氣 → 收頭處理及搭接 → 組織驗(yàn)收→ 保護(hù)層施工。

四、 操作要點(diǎn)：

1) 卷材總體鋪貼順序?yàn)椋合雀呖?，后低跨；同等高度，先遠(yuǎn)后近；同一立面，從高向低處開(kāi)始鋪貼。

2) 打底涂：基面清理干凈驗(yàn)收合格后，將專(zhuān)用基層處理劑均勻涂刷在基層表面，涂刷時(shí)按一個(gè)方向進(jìn)行，厚薄均勻，不漏底、不堆積，晾放至指觸不粘。

3) 彈線(xiàn)、試鋪：在底涂上按實(shí)際搭接面積彈出粘貼控制線(xiàn)，嚴(yán)格按粘貼控制線(xiàn)試鋪及實(shí)際粘鋪卷材，以確保卷材搭接寬度在6～7cm（卷材上有標(biāo)志）。根據(jù)現(xiàn)場(chǎng)特點(diǎn)，確定彈線(xiàn)密度，以便確保卷材粘貼順直，不會(huì)因累積誤差而出現(xiàn)粘貼歪斜的現(xiàn)象。卷材應(yīng)先試鋪就位，按需要形狀正確剪裁后，方可開(kāi)始實(shí)際粘鋪。

五、 節(jié)點(diǎn)處理：

1) 女兒墻部位收口處理：做水泥砂漿時(shí)需將墻與屋面交接處陰角抹成半徑約50mm 的小圓角，基面達(dá)到要求后，先涂刷一道聚氨酯防水層，在涂刷均勻后立即貼一層胎體增強(qiáng)層（玻纖布），然后涂刷第二道聚氨酯防水層，與基面粘結(jié)牢固，也便于自粘卷材的施工。

2) 陰陽(yáng)角及管口部位的處理：陰陽(yáng)角處須用砂漿做成50mm 的圓角，增設(shè)防水附加層一道，附加層中設(shè)有玻纖布一道。管口與基面交接處，抹好找平層后，預(yù)留凹槽，嵌填密封材料，再給管道四周除銹、打光，管口部位的四周500mm 范圍內(nèi)設(shè)防水附加層，增設(shè)玻纖布一道，確保全面達(dá)到防水效果。

六、大面積鋪貼卷材：

大面積粘貼自粘卷材主要有拉鋪法和滾鋪法兩種，在實(shí)際施工中，施工人員可根據(jù)現(xiàn)場(chǎng)環(huán)境、溫度等條件，自行確定粘貼方式，但基本的排氣、壓實(shí)、防皺要求仍然相同。

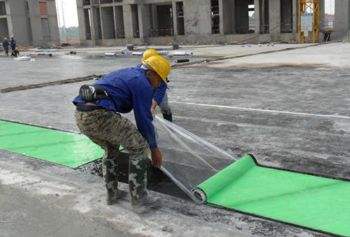

2) 拉鋪法：將卷材對(duì)準(zhǔn)基準(zhǔn)線(xiàn)全幅鋪開(kāi)，從一頭將卷材（連同隔離紙）揭起，沿卷材幅長(zhǎng)中線(xiàn)對(duì)折，用裁紙刀將隔離紙邊輕輕劃開(kāi)，注意不要?jiǎng)潅聿?，將隔離紙從卷材背面小心撕開(kāi)一小段約500mm長(zhǎng)，兩人合力揭掉隔離紙，對(duì)準(zhǔn)基準(zhǔn)線(xiàn)粘鋪定位。先將半幅長(zhǎng)的卷材鋪開(kāi)就位，拉住揭下的隔離紙均勻用力向后拉，慢慢將剩余半幅長(zhǎng)的隔離紙全部拉出，拉鋪時(shí)注意拉出的隔離紙的完整性，發(fā)現(xiàn)撕裂、斷裂應(yīng)立即停止拉鋪，將撕裂的隔離紙殘余清理干凈后，再繼續(xù)拉鋪。

3) 滾鋪法：即掀剝隔離紙與鋪貼卷材同時(shí)進(jìn)行。施工時(shí)不需要打開(kāi)整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持鋼管一端抬至待鋪位置的起始端，并將卷材向前展出約500mm，由另一人掀剝此部分卷材的隔離紙，并將其卷到已用過(guò)的包裝紙芯筒上。將已剝?nèi)ジ綦x紙的卷材對(duì)準(zhǔn)已彈好的基線(xiàn)輕輕擺鋪，再加以壓實(shí)。起始端鋪貼完成后，一人緩緩掀剝隔防紙卷入上述紙芯筒上，并向前移動(dòng)，抬著卷材的兩人同時(shí)沿基準(zhǔn)線(xiàn) 向前滾鋪卷材。注意抬卷材兩人的移動(dòng)速度要相同、協(xié)調(diào)。滾鋪時(shí)不能太松弛；鋪完一幅卷材后，用長(zhǎng)柄滾刷，由起端開(kāi)始，徹底排除卷材下面的空氣，然后再用大壓輥或手持式輕便振動(dòng)器將卷材壓實(shí)，粘貼牢固。

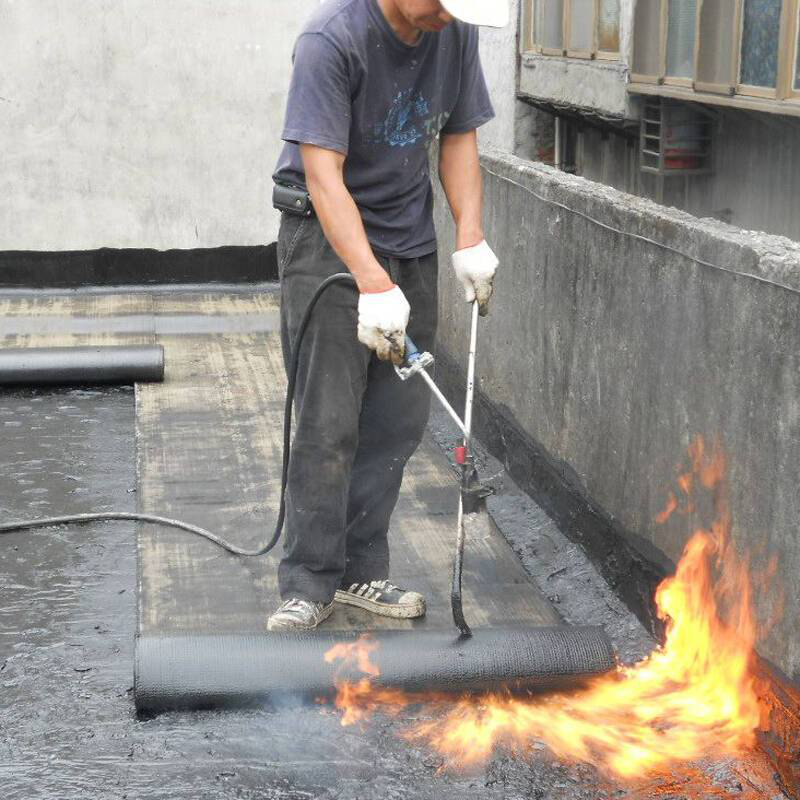

4) 立面和大坡面的鋪貼：由于自粘型卷材與基層的粘結(jié)力相對(duì)較低，在立面或大坡面上，卷材容易產(chǎn)生下滑現(xiàn)象，因此在立面或大坡面上粘貼施工時(shí)，宜用手持式汽油噴燈將卷材底面的膠粘劑適當(dāng)加熱后再進(jìn)行粘貼、排氣或輥壓。

5) 大面積卷材排氣、壓實(shí)后，再用手持小壓輥對(duì)搭接部位進(jìn)行碾壓，從搭接內(nèi)邊緣向外進(jìn)行滾壓，排出空氣，粘貼牢固。

6) 接縫粘貼與密封：卷材搭接密封：卷材短邊搭接處、卷材收頭、管道包裹、異型部位，應(yīng)采用自粘橡膠瀝青防水卷材專(zhuān)用密封膏密封。搭接邊密封寬度不小于10cm。

7)當(dāng)防水層做兩層時(shí)，第二層搭接邊要跟第一層錯(cuò)開(kāi)，以免接頭重疊，防止局部竄水。

七、收頭固定、封閉：

卷材四周末端收頭伸入凹槽（深20mm×高40mm~60mm 的梯形槽）內(nèi)，金屬壓條釘牢固，用專(zhuān)用封邊膏密封。

1) 相鄰兩排卷材的短邊接頭應(yīng)相互錯(cuò)開(kāi)300mm 以上，以免多層接頭重疊而使得卷材粘貼不平。防水面積很大，必須分階段施工時(shí)，中間過(guò)程中臨時(shí)收頭很多，應(yīng)采用專(zhuān)用密封膏做好臨時(shí)封閉。

2) 卷材粘貼后，應(yīng)采取措施臨時(shí)遮蓋，減少卷材直接暴露而受損傷的機(jī)會(huì)。將揭下來(lái)的有機(jī)硅隔離紙反鋪在卷材上，此保護(hù)紙也可作為防水層與保護(hù)層之間的隔離層而繼續(xù)保留。

3) 粘貼后，受陽(yáng)光曝曬，可能會(huì)出現(xiàn)輕微表面皺褶、鼓泡，這是正?，F(xiàn)象，不會(huì)影響其防水性能，并且一經(jīng)隱蔽即會(huì)消失。

4) 防水層應(yīng)盡快隱蔽，不宜長(zhǎng)時(shí)間曝曬。通常應(yīng)在防水層完工后24 小時(shí)內(nèi)隱蔽，若有閉水試驗(yàn)，則隱蔽時(shí)間應(yīng)從閉水試驗(yàn)結(jié)束時(shí)起算。

八、 常見(jiàn)問(wèn)題處理措施：

1) 氣泡、空鼓：

由于基層潮濕、找平層未干，含水率過(guò)大，使涂膜空鼓，形成鼓泡。處理方法：先將起鼓部分全部割去，露出基層，排出潮氣，待基層干燥后，再依照防水層的施工方法修補(bǔ)。

2) 翹邊：

防水層的端部或收頭處出現(xiàn)同基層剝離翹邊的現(xiàn)象，主要是因?yàn)榛鶎游刺幚砗茫磺鍧嵒虿桓稍?，收頭時(shí)密封處理不好。施工時(shí)要仔細(xì)，細(xì)部施工時(shí)要注意做好排水，防止帶水施工，下雨天不得施工，基層要保持干燥；對(duì)產(chǎn)生翹邊的防水層，應(yīng)先將剝離翹邊的部分割去，將基層打掃干凈，再根據(jù)基層材質(zhì)選擇與其粘結(jié)力強(qiáng)的底層涂料涂刮基層，然后做好防水層。

3) 破損：

防水層施工后、固化前，未注意保護(hù)，被其他工序施工碰壞、劃傷。對(duì)于破損嚴(yán)重者，應(yīng)將破損部分割去(稍大一些)，露出基層并清理干凈，再按照施工要求、順序，分層補(bǔ)做防水層。

4) 貯存

卷材竟在干燥、通風(fēng)的環(huán)境下貯存，防止日曬雨淋。不同類(lèi)別、規(guī)格的卷材應(yīng)分別堆放。卷材應(yīng)平放，堆放高度不宜超過(guò)5層。

關(guān)于高分子自粘防水卷材的施工，以上八點(diǎn)是至關(guān)重要的，只有充分做好這八個(gè)方面，才能保證防水卷材能夠不漏水，能夠充分發(fā)揮其性能。好了今天的分享就到這里了，希望能對(duì)你有所幫助。
