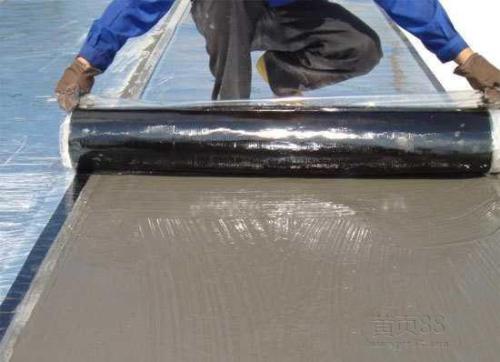

自粘防水卷材是防水卷材中的一種，因為具有免火烤，施工方便，對環(huán)境污染小等等特點，近年來逐漸被人們所接受。但是，自粘防水卷材同樣也有一些問題，比如這揭不開膜，這就是一個比較讓人頭疼的問題。那么造成這一問題的原因又有哪些呢？其實，無非就是以下五點。

第一：生產(chǎn)卷材時出料溫度超過了隔離膜的耐受溫度。

生產(chǎn)時各種產(chǎn)品都有要求的相應(yīng)的不同的出料溫度，有的廠家生產(chǎn)線沒有降溫設(shè)備很難達(dá)到要求的出料溫度，只要隔離膜不收縮、不燙壞就生產(chǎn)，這種情況生產(chǎn)的卷材隔離膜也很難起到隔離的作用，同時隔離膜也會出現(xiàn)褶皺嚴(yán)重影響產(chǎn)品的外觀。

自粘卷材在生產(chǎn)時如果揭不開膜，受膠料的出料溫度影響很大。如果溫度超過160℃，PE隔離膜上的硅油會跟自粘膠料中的油份互相溶解，失去了隔離性。那么到了施工工地更不好揭膜了。

第二：生產(chǎn)出來的卷材不能及時的進(jìn)行冷卻降溫處理。

卷材從涂油鍋出來以后需要經(jīng)過幾道冷卻水來進(jìn)行柔性的降溫過程，可有時冷卻水會比較高，不能及時的對卷材表面進(jìn)行降溫處理，致使卷材長時間處于較高的溫度中，使得卷材揭不開膜。

冷卻水在生產(chǎn)時起到一個至關(guān)重要的作用，如果生產(chǎn)出來的卷材不能及時得到很好的降溫，那么嚴(yán)重時會把隔離膜表面燙壞，嚴(yán)重影響產(chǎn)品的外觀及質(zhì)量。

卷材冷卻效果是依據(jù)產(chǎn)品厚度、生產(chǎn)線速度、設(shè)備冷卻狀況、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說明兩種冷卻效果都有問題。所以卷材需要柔性降溫過程，將卷材的溫度控制在收卷前40℃時，揭膜狀態(tài)是良好的。

第三：夏季施工時溫度造成的不易揭開。

夏季由于外界氣溫較高，自粘卷材由于是黑色的極易吸熱，就會在施工時卷材表面溫度能達(dá)到60-70℃；而有的工地存放條件較差，若放置于太陽底下卷材就極易因為溫度過高而傾斜；這兩種情況均會致使卷材揭膜很困難。

夏季生產(chǎn)時切記配方不可做的太粘，滿足指標(biāo)要求即可。因為夏季溫度過高，自粘類卷材的高溫要求在70℃，地表溫度在60-70之間，而卷材是黑色的吸熱指數(shù)較高，所以卷材在工地若露天存放時溫度很高，若太粘極易揭不開隔離膜，給施工造成很大的難度。

第四：配方的原因

配方中使用的油份過多或是一些廢機油之類的，生產(chǎn)出的卷材在短時間的存放期內(nèi)就極易析出，析出的油份會導(dǎo)致卷材粘性下降，另一方面還會跟隔離膜上的硅油起反應(yīng)，使得隔離性下降，揭不開膜。

第五：隔離膜的原因

由于PE隔離膜的耐高溫指數(shù)低，所以在涂覆硅油的烘干溫度也不能過高

如果生產(chǎn)時出料溫度超過了硅油的烘干溫度就會膠料份硅油相容，失去隔離性。

自粘防水卷材揭不開膜其實是非常常見的一個問題，論其原因，無非就是以上五個原因。大家在以后如果遇到這種情況，一定要搞清楚具體原因，才好根據(jù)情況，對癥下藥。好了今天的分享就到這里了，希望能對能有所幫助。
